KTM-WZ

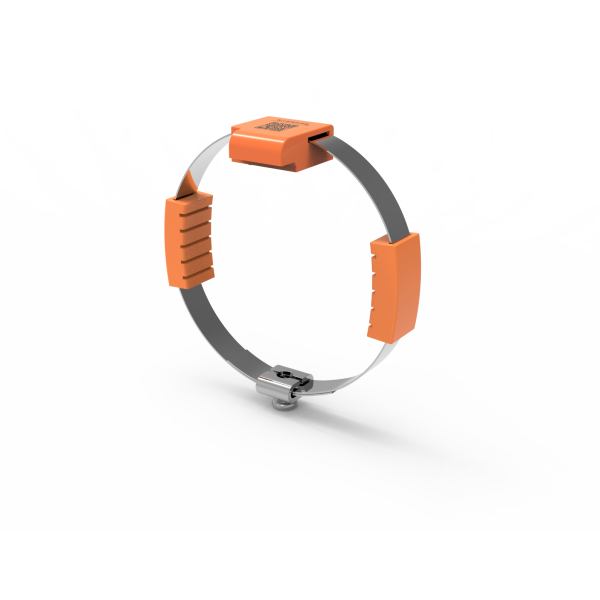

无源扎带型无线测温传感器
KTM-WZ

产品介绍

无线温度传感器用于测量高压电气接点处的温度,如高压开关柜内的触点、母排接连处、电缆头、断路器触头以及变压器进出桩头等。无线温度传感器由无线发射电路、CPU逻辑控制电路、信号调制放大电路、温度传感器等部分组成。

型号定义

      企业代码

TM    无线测温系统

         YW有源户外型

         YB有源表带型

         YD有源多路型

         Wz无源扎带型

         WD无源多路型

         DM双源母排型

         DX 双源5缆型

技术参数

移开式高压开关柜:母排、动静触头、电缆搭接等部位。

固定式高压开关柜:母排、隔离刀闸、电缆搭接等部位。

无线频率:LORA/433MHz

通讯距离:≤150米

固定采样频率:10s(可调)

温差采样频率:>±2℃(可调)

工作电源:感应取电

安装方式:不锈钢捆绑

外形尺寸:25*22*10mm

外壳材质:PC阻燃塑料

测温范围:-25~+150℃

使用寿命:8年

温度探头:内置

测温精度:±1℃

工作环境:-40~+85℃<95%RH

应用范围:高低压开关柜、环网柜、开闭所、变压器、箱变等

产品特点

1.有源传感器内置电池容量最长可达到八年持续工作。

2.多路传感器最多可以同时满足八个测温点监测要求。

3.双源传感器平时通过电流感应取电,无电流时可自动切换为电池供电持续工作。

4.安装方式多样,可采用捆绑、吸附、螺母压接、卡扣压接或导轨安装等方式。

5.产品稳定性、抗干扰能力、实用性、使用寿命、体积尺寸等综合方面领先行业水平。

应用背景

在工业系统中,温度是表征设备运行正常的重要参数。随着工业用电负荷的不断增长,为了避免因设备发热而导致的突发事件,温度的自动监测已经成为工业安全生产的重要环节。

运行中的电气设备通常工作在高电压和大电流状态,设备中存在的某些缺陷会导致设备部件的异常温度升高。造成温度与接触电阻值的恶性循环,最终会导致设备不能正常工作,甚至烧毁,温度过高可能会引起燃烧、爆炸甚至设备损坏或质量事故。

高压电气设备,由于故障测试手段有限,特别在开关箱和封闭母线内温度超限点更不易被发现。随着温升时间的延长,温度超限处将因发热而加大氧化程度,进而可能造成烧毁母线、触头、接点毁盘、停电等重大事故。

系统概述

无线测温系统由无线测温传感器、无线系统主机、无线测温云平台及应用软件三部分组成。

无线测温传感器:测量接触点的实时温度,一般安装在容易发热的母排、动静触头、电缆搭接、隔离刀闸及断路器进出线端等处。传感器可按照预设时间间隔自动发射一次监测点的温度数据,如温度发现异常立即报警,不受发送周期限制。

无线系统主机:一般安装在变电站站内,根据现场实际情况安装,负责接收各无线测温传感器所测量和发送的温度数据,并通过总线连接,把测温数据上传到管理计算机,响应管理软件命令。

无线测温云平台及应用软件:无线测温客户端软件,实时显示各监测区域监测点的温度数据以及变化曲线,并进行查询分析,一旦发现温度过热、或急剧升温到设置报警温度立即报警,为设备的检修及维护提供参考。

系统拓补图


系统运行原理
